Xi lanh compact

Xi lanh khí nén compact được biết đến là một trong những loại xi lanh khí nén, được sử dụng trong nhiều hệ thống truyền động vận hành nhờ vào khí nén. Vậy loại xi lanh này có gì đặc biệt. Hãy cùng Cơ khí thủy lực Việt Nhật tìm hiểu về loại thiết bị khí nén này trong bài viết hôm nay.

Khái quát về xi lanh compact

Xi lanh compact là tên gọi chung cho một dòng sản phẩm xi lanh khí nén, có đặc điểm thiết kế nhỏ gọn, tuy nhiên chúng có hiệu hiệu suất làm việc cao, khả năng chịu được lực tác động, xung như chịu được áp suất khí nén vận hàng tốt. Với thiết kế nhỏ gọn và hiệu suất làm việc cao, những thiết bị này thích hợp với các hệ thống hoặc máy móc có kích thước nhỏ, nhưng đồng thời vẫn yêu cầu về một loại xi lanh, có khả năng cung cấp một lực tác động lớn.

Xi lanh khí nén compact thường được chế tạo từ hợp kim nhôm, hoặc trong một số ứng dụng yêu cầu khả năng chịu tác động cũng như áp suất khí nén lớn hơn, thì những thiết bị này sẽ được chế tạo từ thép không gỉ, kiểu tác động của dòng sản phẩm này, vẫn bao gồm tác động đơn và tác động kép.

Hành trình của xi lanh được cung cấp trong phạm vi phổ biến từ 4mm đến 50mm, kích thước phổ biến của đường kính piston từ 12mm đến 25mm.

Cấu tạo của xi lanh khí nén compact

Cấu tạo chi tiết của xi lanh dạng compact, phụ thuộc vào chủng loại xi lanh, với mỗi loại xi lanh được chế tạo bởi những đơn vị sản xuất khác nhau, cũng sẽ có sự khác biệt nhất định về số lượng chi tiết, hình dáng và cách thức liên kết các bộ phận cấu thành của xi lanh.

Tuy nhiên tất cả các loại thiết bị xi lanh compact, đều có chung một cấu tạo cơ bản, nó bao gồm các bộ phận chính sau:

• Thân xi lanh: thân xi lanh thường là một tổ hợp các bộ phận, bao gồm thân giữa và nắp đầu và cuối của xi lanh, trên thân của xi lanh được thiết kế sẵn các cổng cung cấp khí ở hai vị trí đầu và cuối, hai vị trí này thương ứng với hành trình thu vào hoặc đẩy ra của ty xi lanh. Thân xi lanh được thường được chế tạo tù hợp kim nhôm, một số ít đặc biệt hơn được chế tạo từ inox.
• Piston: được đặt trong xi lanh nhằm mục đích chia phần không gian bên trong xi lanh, thành hai phần riêng biệt, khi áp suất giữa hai khoang này có sự chênh lệch, piston sẽ duy chuyển về phía có áp suất thấp hơn.
• Gioăng: gioăng được lắp quay piston để đảm bảo độ kín, hay nói cách khác là đảm bảo ngăn cách được giữa hai khoang bên trong xi lanh, để tạo ra được sự chênh lệch áp suất để làm việc.
• Ty xi lanh: chi tiết này còn được biết đến với tên gọi trục xi lanh, với một đầu được liên kết cố định với piston, vì thế nên nó sẽ có chuyển động cùng với chuyển động của piston. Chi tiết này thực hiện chức năng truyền lực, chúng được chế tạo từ thép không gỉ.

Trên đây là tất cả những bộ phận cơ bản cấu thành nên. Một thiết bị xi lanh khi nén compact, để có được thiết bị hoàn chỉnh còn cần đến các chi tiết phụ, thực hiện các chức năng làm kín và cố định các bộ phận lại với nhau bao gồm phe gài, bu lông, gioăng thân xi lanh,… Tùy thuộc vào từng loại sản phẩm, số lượng chi tiết có thể khác nhau, có thêm hoặc bớt đi một vài loại chi tiết.

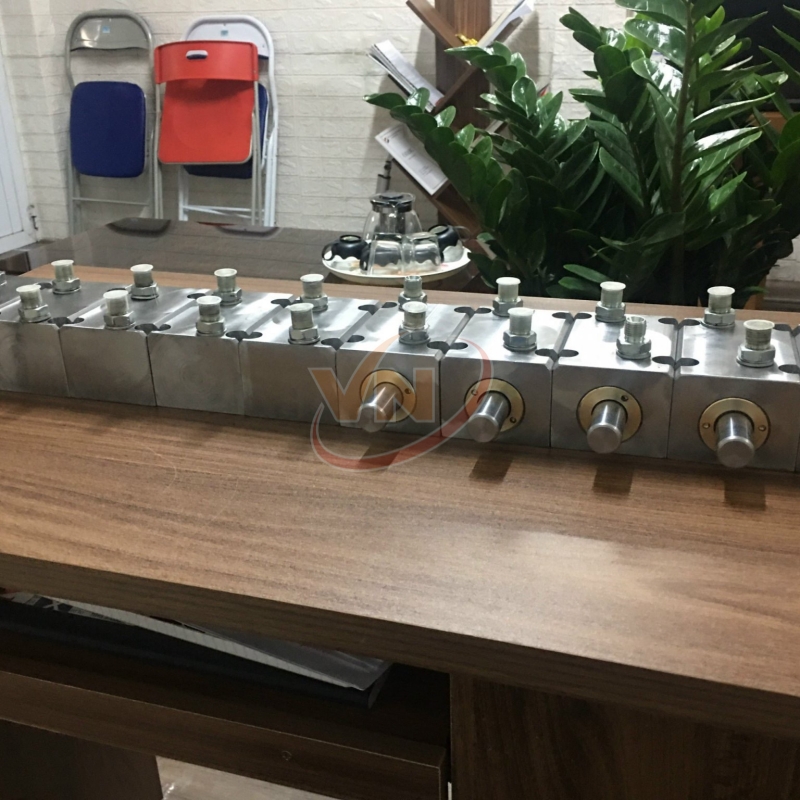

Ưu điểm Xi Lanh Thủy Lực Compact

• Xy lanh thủy lực compact được chế tạo từ thép nguyên khối với thiết kế đặc biệt để đảm bảo hoạt động ở áp suất cao.
• Xy lanh có kích thước tổng thể ngắn, hoạt động ở môi trường nhiệt độ cao.
• Ứng dụng vào ngành khuôn mẫu, đồ giá, kẹp sản phẩm …
• Được chế tạo từ nguyên liệu nhập khẩu châu Âu, Hàn quốc, Trung Quốc .
• Thiết kế chắc chắn, gia công trên máy CNC độ chính xác cao.
• Công nghệ sơn với bề mặt đẹp.
• Phụ kiện gioăng phớt được nhập khẩu từ Hàn Quốc.
• Trục xy lanh ( rod ) được nhập khẩu từ châu Âu.
• Ống ( tube) xy lanh được mài tròn đều bằng công nghệ hiện đại của châu Âu.

Xi lanh thủy lực compact ứng dụng linh hoạt

Xi lanh compact là thiết bị có chức năng truyền động, thông qua việc biến đổi áp suất của khí nén cung cấp cho xi lanh, chúng được cung cấp với nhiều chủng loại, đa dạng tỳ chọn về kích thước và mức áp suất khí nén vận hành thiết bị.

Từ những yếu tố trên cho phép thiết bị xi lanh thủy lực compact, có thể ứng dụng một cách linh hoạt trong nhiều hệ thống.

Một số ví dụ về ứng dụng thực tiễn của xi lanh compact:

• Tự động hóa công nghiệp: Sử dụng trong các hệ thống điều khiển tự động trong công nghiệp. Những cơ cấu có chức năng nâng hạ hệ thống, di chuyển và phân loại các sản phẩm, và nguyên vật liệu đầu vào phục vụ cho sản xuất, xi lanh khí nén compact cũng thường được sử dụng để tác động lên những cơ cấu điều khiển khó tiếp cận,…
• Ngành y tế: Xi lanh khí nén compact được sử dụng nhiều, trong các cơ cấu của các trang thiết bị máy móc phục vụ trong y tế bao gồm thiết bị nâng hạ hỗ trợ bệnh nhân vận động, các loại thiết bị trợ lực,…
• Ngành công nghiệp thực phẩm: Được sử dụng trong các khâu, các bộ phận bao gồm đóng gói, làm kín, điều khiển van và hệ thống phân loại sản phẩm, trong các ngành công nghiệp thực phẩm.

Với tính linh hoạt và đa dạng trong ứng dụng, xi lanh khí nén compact là một thành phần quan trọng trong nhiều lĩnh vực công nghiệp và tự động hóa.
