Xi lanh Thủy Lực

Trong thời đại công nghiệp hóa, xi lanh thủy lực đóng vai trò không thể thay thế trong hàng loạt ứng dụng cơ giới, sản xuất và xây dựng. Một hệ thống thủy lực chất lượng không chỉ đảm bảo năng suất, mà còn quyết định đến độ an toàn và tuổi thọ thiết bị. Chính vì vậy, nhu cầu về gia công, sản xuất và thiết kế xi lanh thủy lực theo tiêu chuẩn quốc tế ngày càng trở thành yếu tố cốt lõi đối với các doanh nghiệp kỹ thuật, nhà máy cơ khí và công trình công nghiệp lớn. Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về công nghệ, quy trình và năng lực của Cơ Khí Thủy Lực Việt Nhật – một trong những đơn vị hàng đầu trong lĩnh vực này.

Tổng quan về xi lanh thủy lực và vai trò trong công nghiệp

Xi lanh thủy lực (hay còn gọi là ben thủy lực, ty ben, piston thủy lực) là thiết bị chấp hành quan trọng trong hệ thống truyền động thủy lực, có nhiệm vụ chuyển đổi năng lượng áp suất dầu thành lực cơ học tuyến tính mạnh mẽ và chính xác.

So với các hệ truyền động khí nén hoặc điện, xi lanh thủy lực có mật độ năng lượng cao gấp 10 lần, mang lại khả năng nâng – đẩy – ép tải trọng lớn trong không gian nhỏ gọn. Thiết bị này được ứng dụng rộng rãi trong máy ép, máy xúc, thiết bị xây dựng, máy cán thép, và hệ thống cơ giới công nghiệp nặng.

Chất lượng của xi lanh thủy lực phụ thuộc vào độ chính xác chế tạo, vật liệu, và tiêu chuẩn thiết kế. Các dòng xi lanh đạt chuẩn ISO 6020-2 / DIN 24554 được đánh giá cao về độ bền, khả năng chịu áp và tuổi thọ vận hành.

Các loại xi lanh thủy lực phổ biến và thông số kỹ thuật

Trong lĩnh vực cơ khí thủy lực, xi lanh thủy lực được phân loại theo kết cấu, hướng lực và ứng dụng thực tế. Việc lựa chọn đúng loại xi lanh giúp tối ưu hiệu suất, độ bền và chi phí vận hành cho từng thiết bị cụ thể. Dưới đây là các loại xi lanh phổ biến được Cơ Khí Thủy Lực Việt Nhật sản xuất và cung cấp, kèm theo bảng thông số kỹ thuật chi tiết để khách hàng dễ dàng tham khảo.

Xi lanh thủy lực một chiều

Đây là loại xi lanh cơ bản nhất, hoạt động theo nguyên lý chỉ tạo lực ở một chiều chuyển động. Dòng xi lanh này thường có cấu tạo đơn giản, dễ bảo trì và được sử dụng trong các thiết bị yêu cầu chuyển động ngắn, tải trọng vừa phải. Dưới đây là bảng thông số kỹ thuật chi tiết:

Thông số	Chi tiết
Đặc điểm cấu tạo	Chỉ có một cổng dầu, sinh lực theo một chiều, hồi về bằng lò xo
Áp suất làm việc (Bar)	70 – 120
Hành trình tối đa (mm)	300 – 800
Ứng dụng	Máy dập, cơ cấu nâng nhỏ, thiết bị nâng đơn giản

Xi lanh thủy lực hai chiều

Đây là loại xi lanh được sử dụng phổ biến nhất trong các hệ thống công nghiệp hiện nay. Xi lanh hai chiều có khả năng sinh lực ở cả hai hướng đẩy và kéo, nhờ có hai cổng dầu điều khiển. Cấu tạo của nó phức tạp hơn loại một chiều nhưng mang lại khả năng điều khiển linh hoạt, tốc độ ổn định và hiệu suất cao. Dưới đây là bảng thông số kỹ thuật chi tiết:

Thông số	Chi tiết
Đặc điểm cấu tạo	Hai cổng dầu (vào/ra), có thể điều khiển chuyển động chính xác ở cả hai chiều
Áp suất làm việc (Bar)	100 – 250
Hành trình tối đa (mm)	100 – 3000
Ứng dụng	Máy ép, máy cơ giới, robot công nghiệp, hệ thống tự động

Xi lanh thủy lực nhiều tầng (Telescopic)

Xi lanh nhiều tầng có cấu trúc gồm nhiều ống lồng vào nhau, được thiết kế nhằm tạo ra hành trình làm việc dài trong không gian lắp đặt hạn chế. Đây là lựa chọn lý tưởng cho các thiết bị yêu cầu lực nâng lớn nhưng diện tích bố trí nhỏ. Dưới đây là bảng thông số kỹ thuật chi tiết:

Thông số	Chi tiết
Đặc điểm cấu tạo	Gồm nhiều ống lồng, mở rộng hành trình dài trong không gian nhỏ
Áp suất làm việc (Bar)	80 – 180
Hành trình tối đa (mm)	500 – 6000
Ứng dụng	Xe ben, xe tải nâng hạ, xe chuyên dụng

Xi lanh thủy lực trụ nén (Tie-rod)

Xi lanh trụ nén (tie-rod) sử dụng hệ thống bulông xuyên suốt dọc thân xi lanh để cố định hai nắp đầu, giúp việc bảo dưỡng và tháo lắp thuận tiện. Loại này thường được dùng trong môi trường yêu cầu độ ổn định cao và chu kỳ làm việc liên tục. Dưới đây là bảng thông số kỹ thuật chi tiết:

Thông số	Chi tiết
Đặc điểm cấu tạo	Dùng bulông ghép chặt hai đầu, dễ tháo lắp và bảo dưỡng
Áp suất làm việc (Bar)	160 – 315
Hành trình tối đa (mm)	50 – 2000
Ứng dụng	Máy công nghiệp, máy ép nhựa, máy dập tự động

Xi lanh kết cấu hàn (Welded Type)

Đây là loại xi lanh có thân hàn liền khối, đảm bảo độ kín khít tuyệt đối và khả năng chịu áp cao. Với cấu trúc bền chắc, xi lanh kết cấu hàn thường được lựa chọn trong các thiết bị công nghiệp nặng, yêu cầu tải trọng và áp suất lớn. Dưới đây là bảng thông số kỹ thuật chi tiết:

Thông số	Chi tiết
Đặc điểm cấu tạo	Thân xi lanh hàn liền, độ kín cao, chịu tải lớn và áp suất cao
Áp suất làm việc (Bar)	160 – 350
Hành trình tối đa (mm)	100 – 3000
Ứng dụng	Máy ép thủy lực, xe nâng hàng, thiết bị công nghiệp nặng

Tất cả các loại xi lanh thủy lực trên đều có thể được thiết kế, gia công và chế tạo theo yêu cầu riêng tại Cơ Khí Thủy Lực Việt Nhật, đảm bảo đáp ứng chính xác thông số kỹ thuật, điều kiện vận hành và tải trọng của từng ứng dụng thực tế.

Liên hệ ngay: 0384 137 999 – 0989 922 714 để nhận báo giá chi tiết

Gia công xi lanh thủy lực – Quy trình và tiêu chuẩn chất lượng

Tại Cơ Khí Thủy Lực Việt Nhật, quy trình gia công xi lanh thủy lực được thực hiện trên dây chuyền CNC hiện đại kết hợp kiểm định dung sai khắt khe. Mỗi công đoạn đều tuân thủ tiêu chuẩn kỹ thuật quốc tế để đảm bảo độ kín khít, độ nhẵn và độ bền vượt trội.

Gia công thân xi lanh (Cylinder Barrel)

• Sử dụng thép hợp kim chất lượng cao, gia công tiện – mài CNC đạt dung sai ISO H8.
• Bề mặt trong được đánh bóng đến Ra ≤ 0.4µm, giúp giảm ma sát và tăng tuổi thọ phớt.

Gia công cần piston (Piston Rod)

• Được nhiệt luyện và mạ Crom cứng với độ dày tối thiểu 20µm, tuân thủ dung sai ISO f7.
• Bề mặt hoàn thiện đạt độ nhẵn Ra ≤ 0.2µm, đảm bảo chống mài mòn và ngăn rò rỉ dầu.

Hệ thống phớt và gioăng làm kín

• Sử dụng vật liệu PU, NBR hoặc FKM tùy điều kiện nhiệt và áp suất làm việc.
• Đảm bảo khả năng chịu nhiệt cao, kháng dầu tốt, duy trì độ kín áp lâu dài.

Kiểm định áp lực và chất lượng

• Mỗi xi lanh sau lắp ráp được kiểm tra áp lực đến 220 bar, đảm bảo không rò rỉ, không biến dạng.
• Sản phẩm dán tem kiểm định ISO 9001:2015 trước khi xuất xưởng.

Cơ Khí Thủy Lực Việt Nhật tự hào mang đến các giải pháp gia công xi lanh thủy lực chất lượng cao, giúp doanh nghiệp tối ưu hiệu suất vận hành, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị. Nếu bạn đang tìm kiếm một đối tác kỹ thuật uy tín, hãy liên hệ ngay Việt Nhật để được tư vấn chi tiết và nhận báo giá trong ngày.

Sản xuất xi lanh thủy lực – Công nghệ và năng lực của Việt Nhật

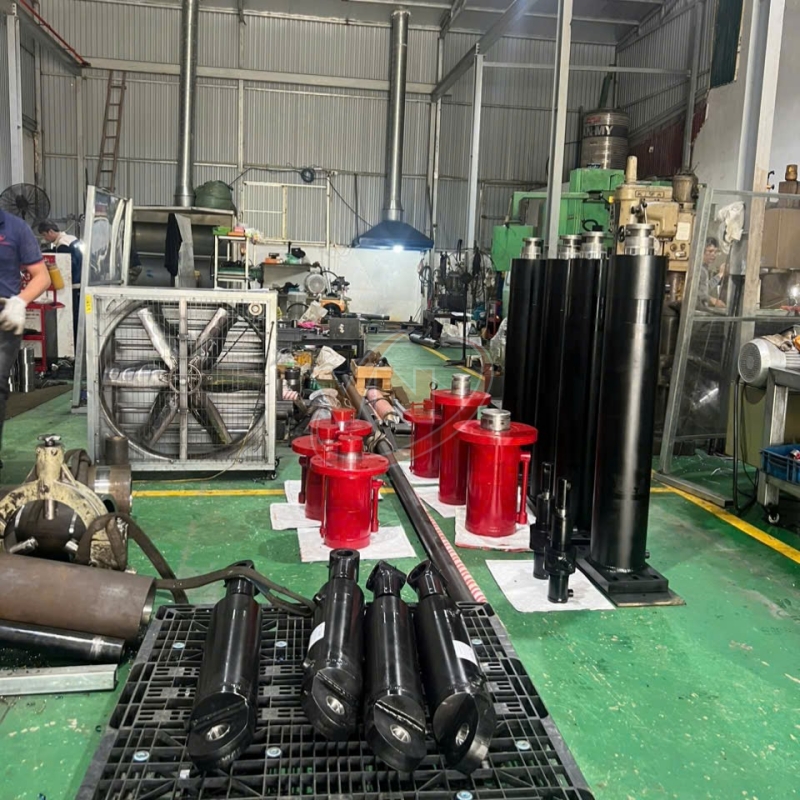

Cơ Khí Thủy Lực Việt Nhật sở hữu xưởng sản xuất hiện đại tại Thôn 1, Vạn Phúc, Thanh Trì, được trang bị máy tiện CNC nhiều trục, máy mài tròn, máy hàn tự động, cùng dây chuyền mạ điện phân tiên tiến.
Nhờ công nghệ hiện đại, Việt Nhật sản xuất đa dạng các loại xi lanh có đường kính từ 20mm – 400mm, hành trình tới 3000mm, ứng dụng trong:

• Công nghiệp chế tạo: được ứng dụng trong các dây chuyền máy ép thủy lực công suất lớn, robot tự động hóa, băng tải cơ giới, thiết bị nâng hạ và máy dập cơ khí chính xác. Những xi lanh ở nhóm này thường yêu cầu độ chính xác cao, tốc độ làm việc ổn định và khả năng chống rò rỉ dầu tuyệt đối.
• Ngành thép – xi măng: đóng vai trò truyền lực trong máy cán thép, máy ép clinker, máy nghiền, bộ phận điều khiển băng tải và hệ thống ép nén vật liệu. Các xi lanh này thường chịu tải lớn, môi trường nhiệt cao nên cần thiết kế bằng thép hợp kim chịu nhiệt và phớt FKM.
• Xây dựng: được lắp đặt trong máy xúc, máy ủi, xe ben, cần cẩu, xe nâng thủy lực, phục vụ cho các công trình hạ tầng, cầu đường, dân dụng. Yêu cầu chính là độ bền va đập cao và khả năng chịu áp vượt 200 bar.
• Nông nghiệp: ứng dụng trong máy gặt đập liên hợp, máy phun thuốc, máy ép viên, hệ thống nâng thủy lực trên máy kéo. Ưu tiên thiết kế gọn nhẹ, dễ bảo trì và chống ăn mòn cao.
• Hàng hải và dầu khí: xi lanh thủy lực đảm nhiệm chức năng điều khiển van, nâng hạ neo, điều chỉnh chân vịt, cơ cấu hạ giàn khoan, yêu cầu vật liệu đặc biệt có khả năng chống ăn mòn nước biển và chịu áp lực cực lớn.

Liên hệ ngay: 0384 137 999 – 0989 922 714 để nhận báo giá chi tiết

Thiết kế xi lanh thủy lực theo yêu cầu – Tối ưu hiệu suất và độ bền

Việt Nhật cung cấp dịch vụ thiết kế xi lanh thủy lực theo yêu cầu kỹ thuật riêng, được tính toán bởi đội ngũ kỹ sư cơ khí chuyên sâu. Các thông số như áp suất làm việc (P), đường kính lòng xi lanh (D), hành trình (S) được xác định dựa trên công thức chuẩn:

F = P × A (A là diện tích piston, P là áp suất làm việc).

Tùy chỉnh thiết kế gồm:

• Lựa chọn kết cấu hàn, ghép gu-rông, hoặc nhiều tầng (telescopic).
• Tùy chỉnh hành trình, kích thước đầu nối, kiểu gá.
• Chọn vật liệu phớt phù hợp với môi trường đặc biệt (nhiệt cao, nước muối, hóa chất).

Bản vẽ được mô phỏng bằng phần mềm CAD/CAE chuyên dụng, đảm bảo độ chính xác và khả năng tương thích linh kiện quốc tế.

Lý do nên chọn Cơ Khí Thủy Lực Việt Nhật

Cơ Khí Thủy Lực Việt Nhật không chỉ là đơn vị sản xuất xi lanh thủy lực quy mô lớn mà còn là đối tác đáng tin cậy của nhiều thương hiệu uy tín trong và ngoài nước. Chúng tôi sở hữu hệ thống sản xuất – thiết kế – gia công khép kín, ứng dụng tiêu chuẩn ISO 6020-2 và công nghệ mạ Crom cứng, đảm bảo độ chính xác và độ bền vượt trội.

Các khách hàng lớn tiêu biểu của công ty gồm: Công ty TNHH HJC VINA, Nhà máy Nhôm Ngọc Diệp, Công ty TNHH Kohsei Multipack Việt Nam, Công ty TNHH Seojin Việt Nam, Bao Bì Thăng Long, Nhà máy Bê tông Minh Đức, Công ty Cổ phần Thuận Đức, Công ty TNHH Cơ Khí Tiến Phát, Công ty TNHH Cơ Khí Chính Xác Đại Phú, Công ty TNHH Sản Xuất Nhựa Á Châu, Công ty Xi Măng Khoáng Sản Yên Bái, cùng nhiều doanh nghiệp công nghiệp hàng đầu khác trên toàn quốc.

Trải qua quá trình phát triển, Việt Nhật đã không ngừng đầu tư và hoàn thiện năng lực để trở thành một trong những doanh nghiệp dẫn đầu trong lĩnh vực cơ khí thủy lực.

• Kinh nghiệm thực tiễn: hơn 5 năm hoạt động trong lĩnh vực cơ khí thủy lực, chuyên sâu về sản xuất xi lanh thủy lực.
• Đội ngũ kỹ sư chuyên sâu: giàu kinh nghiệm trong thiết kế và gia công máy ép – cơ giới – công nghiệp nặng.
• Công nghệ tiên tiến: hệ thống tiện – mài CNC, mạ Crom, test áp lực tự động đạt chuẩn quốc tế.
• Tiêu chuẩn ISO: dung sai đạt chuẩn ISO f7 / H8, bảo đảm độ chính xác cao.
• Dịch vụ linh hoạt: nhận gia công theo bản vẽ, hỗ trợ thiết kế concept, tùy chỉnh sản phẩm theo nhu cầu.
• Bảo hành rõ ràng: 6 tháng, hỗ trợ kỹ thuật tận nơi, đảm bảo vận hành ổn định.

Cơ Khí Thủy Lực Việt Nhật cam kết mang đến giải pháp thủy lực chính xác – bền bỉ – hiệu quả kinh tế, đáp ứng mọi yêu cầu kỹ thuật khắt khe nhất.

• Hotline: 0384 137 999 – 0989 922 714
• Email: cokhithuylucvietnhat88@gmail.com
• Xưởng sản xuất: Thôn 1, Vạn Phúc, Thanh Trì, Hà Nội
• Trụ sở: 74 Tam Trinh, Hoàng Mai, Hà Nội

Liên hệ ngay hôm nay để nhận tư vấn kỹ thuật và báo giá chi tiết cho giải pháp xi lanh thủy lực phù hợp nhất với dự án của bạn.

Câu hỏi thường gặp (FAQ)

1. Quy trình gia công xi lanh thủy lực tại Việt Nhật gồm những bước nào?

Quy trình gồm 4 giai đoạn chính: gia công thân xi lanh, gia công cần piston, lắp ráp phớt và gioăng làm kín, cuối cùng là kiểm định áp lực và chất lượng. Tất cả được thực hiện trên dây chuyền CNC và kiểm soát theo tiêu chuẩn ISO 9001:2015.

2. Thời gian sản xuất và lắp đặt một xi lanh thủy lực mất bao lâu?

Tùy theo kích thước và yêu cầu kỹ thuật, thời gian trung bình từ 5 – 10 ngày làm việc. Các dự án đặc thù hoặc đơn hàng lớn sẽ có kế hoạch sản xuất riêng để đảm bảo tiến độ cho khách hàng.

3. Cơ Khí Thủy Lực Việt Nhật có nhận thiết kế xi lanh theo bản vẽ của khách hàng không?

Có. Đội ngũ kỹ sư của Việt Nhật chuyên nhận bản vẽ hoặc thông số kỹ thuật từ khách hàng, sau đó tư vấn tối ưu về vật liệu, áp suất làm việc, hành trình và cấu trúc để đảm bảo độ bền, độ chính xác cao nhất.

4. Bảo hành xi lanh thủy lực tại Việt Nhật được áp dụng như thế nào?

Tất cả sản phẩm xi lanh thủy lực của Việt Nhật đều được bảo hành 6 tháng kể từ ngày bàn giao. Trong thời gian bảo hành, công ty hỗ trợ sửa chữa, thay thế hoặc bảo trì tại xưởng hoặc tại công trình tùy theo điều kiện thực tế.
