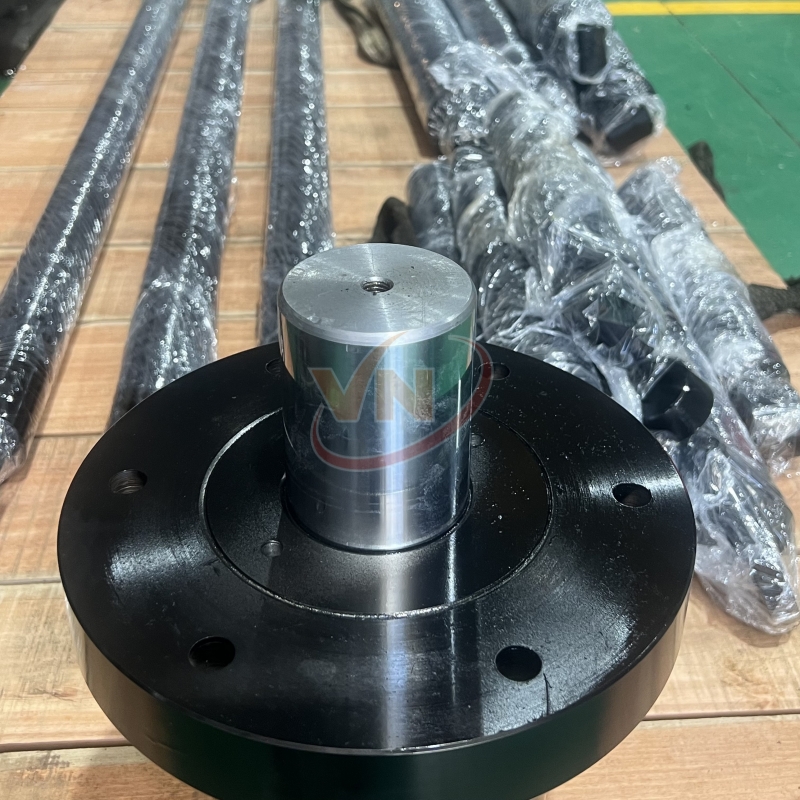

Xi lanh mặt bích

Xi lanh thủy lực mặt bích (các size từ 40, 50, 63, 80, 100, 125 đến 150mm) là dòng xi lanh tác động kép, được thiết kế theo tiêu chuẩn ISO 6020/2, sử dụng phôi bien trong các hệ thống thủy lực công nghiệp và máy móc tự động hóa. Dòng Xi lanh thủy lực mặt bích có kết cấu chắc chắn, dễ dàng lắp đặt nhờ mặt bích dạng FA (Flange-mounted) ở đầu xi lanh.

Cấu tạo chính

• Thân xi lanh: Là thép honed chất lượng cao, được gia công chính xác và xử lý bề mặt giúp giảm ma sát và tăng tuổi thọ.
• Piston (pit-tông): Được gia công từ thép hợp kim, có vòng phớt chống rò rỉ hiệu suất cao.
• Ty xi lanh (cần piston): Mạ crom cứng nhằm tăng khả năng chống mài mòn, chống ăn mòn và kéo dài tuổi thọ khi làm việc trong môi trường khắc nghiệt.
• Phớt thủy lực: Sử dụng phớt chịu áp nhập khẩu (Parker, Hallite hoặc tương đương), đảm bảo độ kín và hoạt động ổn định dưới áp suất cao.
• Mặt bích FA: Mặt bích cố định phía đầu xi lanh, tiện lợi trong việc định vị và lắp ráp với hệ thống máy.
• Thanh giằng và bulong chịu lực cao: Giúp liên kết chắc chắn giữa các đầu xi lanh và thân, chống biến dạng trong quá trình làm việc.

Thông số cơ bản

• Áp suất làm việc: 7-21 MPa (tùy phiên bản thiết kế)
• Đường kính piston: từ Ø40 đến Ø150 mm
• Hành trình thủy lực: Tùy chỉnh theo yêu cầu khách hàng (có thể lên đến 2000 mm hoặc hơn)
• Tốc độ làm việc: 50-500 mm/s

Ứng dụng

• Máy ép thủy lực, máy dập, máy ép phôi
• Hệ thống nâng – hạ, cơ cấu truyền động tự động
• Các dây chuyền sản xuất tự động hóa trong ngành cơ khí, luyện kim, vật liệu xây dựng, chế biến gỗ, thực phẩm…

Ưu điểm

• Cấu trúc bền vững, chịu áp lực và lực va đập lớn
• Dễ dàng lắp đặt nhờ thiết kế mặt bích
• Dễ bảo trì và thay thế linh kiện
• Tùy biến linh hoạt về hành trình và chuẩn lắp
